涡轮轴湿式喷砂机是一种结合液体介质与磨料进行表面处理的专用设备，尤其适用于航空发动机、燃气轮机涡轮轴等高温合金部件的表面清洁、去氧化层及涂层前预处理。其核心优势在于降低粉尘污染并提升表面处理均匀性，同时避免干式喷砂可能引发的微裂纹风险。以下从技术原理、设备设计及工业应用展开：

          一、湿式喷砂技术原理

1. 作用机制

   - 通过高压泵将水与磨料（如氧化铝、玻璃珠）混合形成浆料，经喷嘴加速后冲击工件表面，利用水力

剪切+磨料磨削双重作用去除污染物或粗化表面。

   - 水膜缓冲效应减少磨料对基体的冲击损伤，表面粗糙度可控（Ra 1.6-6.3μm）。

2. 与干式喷砂对比

    参数  湿式喷砂  干式喷砂

    粉尘控制  无粉尘逸散（水介质包裹）  需配套..除尘系统

    表面损伤  低（水膜缓冲）  易产生微裂纹（尤其脆性材料）

    粗糙度范围  Ra 1.612.5μm（更均匀）  Ra 0.825μm（波动较大）

    适用材料  高温合金、钛合金、复合材料  金属、陶瓷、部分塑料

         二、涡轮轴湿式喷砂机设计要点

1. 核心组件

   - 高压混合系统：采用气液双通道喷嘴（如BETE W系列），实现水与磨料的..比例混合

（水:磨料=1:3~1:5）。

   - 磨料循环单元：配备离心分离器+磁性过滤器，回收率≥90%（氧化铝磨料）。

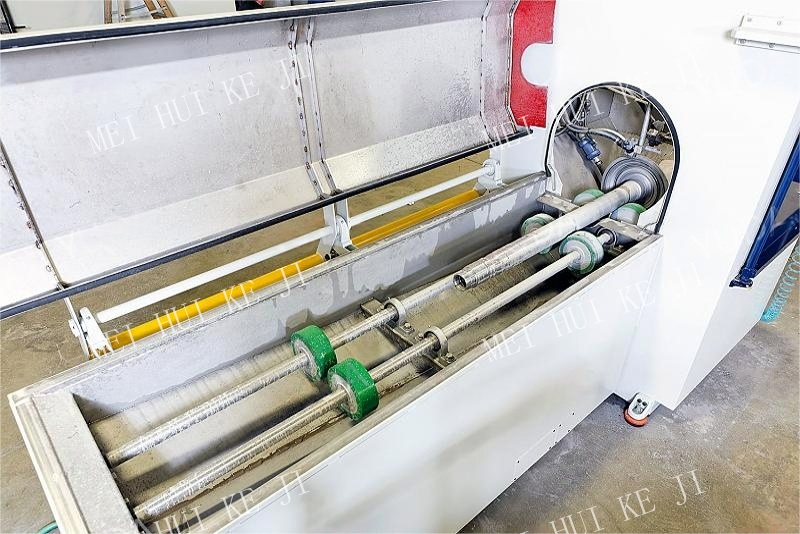

   - 工件夹具：数控转台（精度±0.01°）夹持涡轮轴，配合6轴机器人实现螺旋进给喷砂（图1）。

2. 工艺参数优化

   - 磨料选择：

     - 氧化铝（Al₂O₃）：HV 2200，适用于镍基合金（如Inconel 718）去氧化皮。

     - 碳化硅（SiC）：HV 2800，用于钛合金（Ti-6Al-4V）表面粗化（Ra 3.2-4.8μm）。

     - 玻璃珠：HV 550，用于涂层前清洁（Ra 1.6-2.5μm）。

   - 关键参数：

     - 压力：0.3-0.8MPa（高压用于硬质合金，低压防薄壁件变形）。

     - 喷射角度：60°-90°（垂直冲击提升效率）。

     - 进给速度：50-200mm/min（与涡轮轴直径成反比）。

             三、涡轮轴应用场景与工艺目标

1. 典型工序

   - 维修翻新：去除涡轮轴榫槽、叶根部位的积碳与氧化层（厚度≤50μm）。

   - 涂层预处理：粗化表面（Ra 3.2-4.8μm）提升热障涂层（TBCs）结合强度（≥35MPa，ASTM C633）。

   - 疲劳寿命提升：通过表面微织构（Micro-texturing）降低气流摩擦阻力。

2. 质量要求

   - 尺寸公差：喷砂后直径变化≤0.02mm（需补偿算法修正）。

   - 表面完整性：无微裂纹（SEM检测，按AMS 2430标准）。

   - 清洁度：残留磨料颗粒≤5颗/cm²（ISO 8502-3）。

             四、实际应用案例

案例1：航空发动机涡轮轴（Inconel 718）

- 工序：涂层前表面粗化

- 参数：

  - 磨料：80目氧化铝，水压0.6MPa，喷射角度75°

  - 机器人路径：螺旋线间距2mm，转速10rpm

- 效果：Ra从0.8μm增至4.2μm，涂层结合强度提升40%（达42MPa）。

案例2：燃气轮机维修（Ti-6Al-4V涡轮盘）

- 挑战：氧化层厚度不均（20-80μm），需避免基体过腐蚀。

- 方案：

  - 分段喷砂：0.8MPa去除厚氧化层→0.4MPa精修

  - 在线涡流检测实时反馈清洁度

- 结果：处理时间缩短30%，基体材料损失＜5μm。

           五、环保与成本控制

1. 废水处理

   - 三级过滤系统（沉淀池→离心分离→活性炭吸附），达到GB 8978-1996排放标准。

   - 磨料干燥回用（湿度≤3%），损耗率＜10%。

2. 能耗优化

   - 变频驱动高压泵，能耗降低15%-20%。

   - 热能回收装置（利用废水余热预热磨料）。

           六、技术发展趋势

1. 智能化控制

   - 机器视觉+AI算法实时识别表面状态，动态调整压力与路径（如深度学习预测氧化层厚度）。

2. 复合工艺集成

   - 湿式喷砂+激光清洗联用，处理复杂污染物（如油脂+氧化皮混合层）。

3. 绿色磨料开发

   - 生物降解磨料（核桃壳、玉米芯）试验，减少SiC/Al₂O₃的环境负担。
