航空发动机零件喷丸强化是一种通过高速弹丸冲击在零部件表面引入残余压应力层的关键工艺,旨在显著提升零件的抗疲劳性能、抗微动磨损能力及抗应力腐蚀能力。其技术难点在于复杂几何形状的均匀覆盖、高温合金材料适配性以及极端工况下的性能稳定性。以下从技术原理、工艺设计及工业应用展开:

          一、喷丸强化的必要性

1. 极端工况与失效模式

   - 高周疲劳:涡轮叶片、压气机叶片等高速旋转部件承受10^7次以上循环载荷,易在应力集中区(如榫头、叶根)萌生裂纹。

   - 高温氧化与蠕变:燃烧室衬套、涡轮盘等部件长期暴露于800-1000°C燃气环境,表面氧化层剥落加速裂纹扩展。

   - 微动磨损:叶片与轮盘榫槽接触区因振动导致磨损,降低装配精度与密封性。

2. 强化目标

   - 残余压应力层:深度50-200μm(典型值-600~-1200 MPa),抑制裂纹萌生与扩展。

   - 表面完整性:粗糙度Ra≤0.8μm,减少气流阻力及局部应力集中。

          二、工艺参数设计

1. 弹丸选择

   - 材质适配:

     - 镍基高温合金(Inconel 718):陶瓷丸(ZrO₂,HV1500)或玻璃丸(防金属污染)。

     - 钛合金(Ti-6Al-4V):不锈钢丸(S230,HRC45)或陶瓷丸(防氢脆)。

     - 钢制部件(300M钢):铸钢丸(S330,HRC50)。

   - 尺寸优化:0.1-0.5mm(零件厚度≤3mm时,弹丸直径≤厚度1/10)。

2. 喷射参数优化

   - 压力:0.2-0.8MPa(高压用于叶根/轮缘强化,低压用于薄壁叶片防变形)。

   - 覆盖率:200%-400%,通过多轴机器人路径规划..复杂曲面均匀覆盖。

   - 入射角度:动态调整(30°-90°),适应叶片叶盆/叶背曲率变化。

3. 设备与控制系统

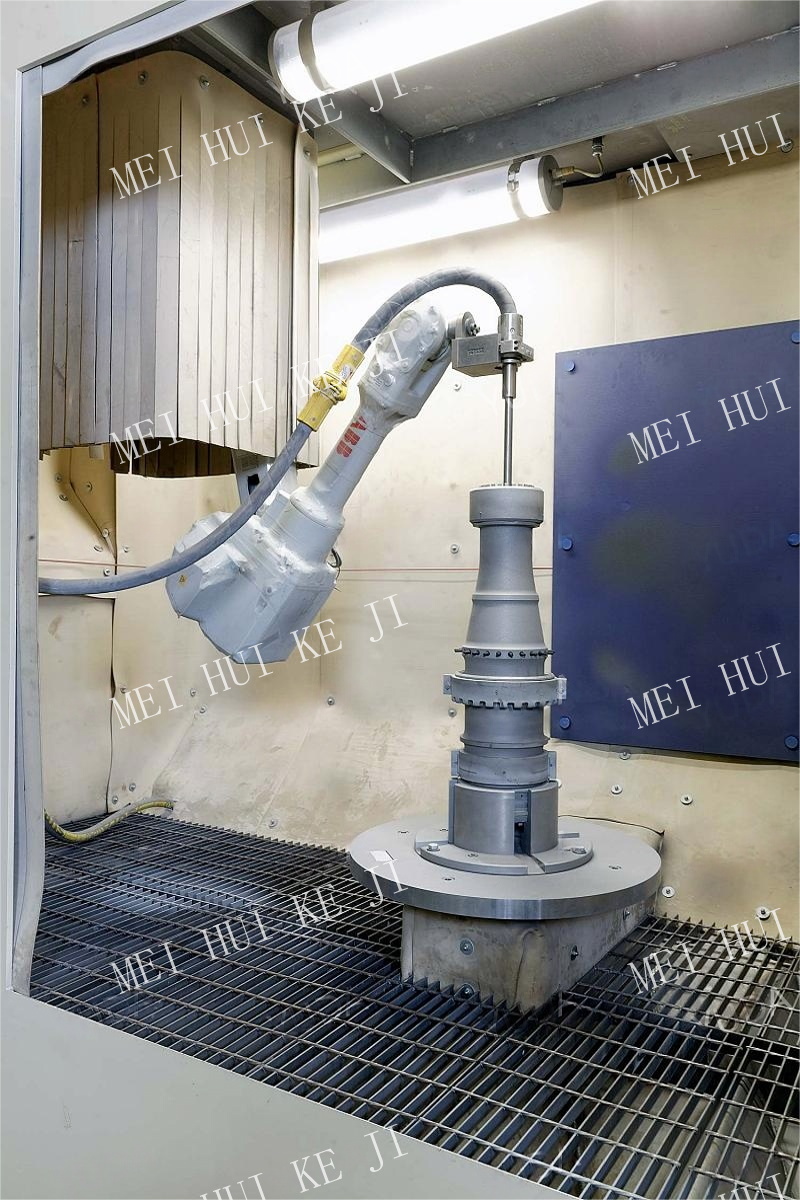

   - 机器人喷丸系统:6轴机械臂(重复精度±0.05mm)集成3D视觉定位(图1)。

   - 自适应压力控制:基于零件材料与厚度实时调节弹丸动能。

   - 真空吸附夹具:避免夹持力导致薄壁件变形(变形量<0.03mm)。

          三、关键技术挑战与对策

1. 复杂几何形状的均匀强化

   - 问题:涡轮叶片气膜孔、燃烧室多孔结构易存在喷丸盲区。

   - 对策:

     - CAD-CAM路径映射:基于零件模型生成螺旋线或栅格喷射路径(间距0.5-2mm)。

     - 多喷嘴协同作业:针对狭窄区域(如榫槽)采用微型喷嘴(φ0.5mm)..覆盖。

2. 高温合金的喷丸适配性

   - 问题:镍基合金喷丸后γ'相晶格畸变可能降低高温稳定性。

   - 对策:

     - 低温喷丸:液氮冷却弹丸至-50°C,抑制热..晶格滑移。

     - 后处理退火:600°C/2h去应力退火,平衡残余应力与组织稳定性。

3. 表面粗糙度与疲劳性能平衡

   - 问题:弹丸冲击导致Ra值升高(Ra 0.4→1.2μm),增加疲劳裂纹萌生风险。

   - 对策:

     - 复合工艺:喷丸+电解抛光(Ra恢复至0.6μm以下)。

     - 二次光整喷丸:采用玻璃珠(φ0.1mm,0.1MPa)降低表面粗糙度。

          四、 质量检测标准

1. 残余应力检测

   - X射线衍射法(ASTM E915):测量叶片榫头、叶身应力梯度(每50μm层深)。

   - 超声表面波法:快速评估压应力层深度(误差±15μm)。

2. 疲劳性能验证

   - 高频振动台试验:模拟10^7次循环载荷,验证裂纹萌生寿命提升(≥50%)。

   - 热机械疲劳(TMF)测试:按AMS 5892标准,评估高温-机械载荷耦合下的性能。

3. 表面完整性分析

   - 白光干涉仪:检测Ra、Rz值(ISO 4287)。

   - SEM/金相分析:观察表层晶粒细化与微裂纹(按AMS 2430标准)。

          五、典型零件应用案例

案例1:高压涡轮叶片(Inconel 718)

- 参数:φ0.3mm ZrO₂陶瓷丸,压力0.5MPa,覆盖率300%。

- 效果:疲劳寿命从8×10^6次增至1.5×10^7次,高温氧化速率降低25%。

案例2:压气机轮盘(Ti-6Al-4V)

- 挑战:榫槽区域应力集中且壁厚不均(1.5-4mm)。

- 方案:

  - 分段喷丸:榫槽高压(0.6MPa)→轮辐低压(0.3MPa)。

  - 夹具预变形补偿(有限元仿真校准)。

- 结果:榫槽残余压应力-850MPa,轮盘圆跳动误差<0.02mm。

         六、与其他强化技术对比

 技术  优势  局限性

 喷丸强化  适应复杂形状,成本低  薄壁变形风险

 激光冲击强化  应力层深(12mm),无接触  设备成本高,效率低

 电解抛光  超光滑表面(Ra<0.1μm)  无压应力层,..导电材料

 等离子喷涂  抗高温氧化(>1200°C)  结合强度依赖喷丸预处理

         七、环保与安全措施

- 粉尘控制:封闭式工作站+HEPA过滤(粉尘浓度<0.5mg/m³)。

- 噪音管理:隔音舱(噪音≤75dB)与操作员耳罩防护。

- 弹丸回收:磁选(钢丸)或气力分选(陶瓷丸)循环利用率≥90%。

【全文完】
